BIMデータを4次元VRに自動変換する「VR Snapi」を清水建設(株)と共同開発

～Web上で施工手順に沿ったモックアップVRを再生～

株式会社Andecoはこのほど、BIMデータを4次元（3次元+時間）のVRに自動変換のうえ施工手順をモックアップVRで再現する現場支援システム「VR Snapi（スナッピ）」を清水建設株式会社と共同開発しました。高性能PCや専用アプリケーションを必要とせず、BIMの専門知識がなくても視覚的に施工手順を再現でき、かつWebサイトで複数名が同時閲覧できるので、関係者間で遅滞なく情報共有でき、合意形成や意思決定が確実に迅速化します。

BIMデータやVR技術の活用により、建築の複雑な部位形状や空間イメージ、部材の取り合いなどの事前確認はもとより、現在では時刻歴を反映した3次元モデルによる施工手順の再現、つまり4次元での施工の“見える化”が可能になっています。

ただ、現状の見える化作業は多くの課題を抱えています。例えば、専門知識と専用ソフト・機材を要し、かつ業務が属人化しやすい、設計・施工計画の変更や現場の進捗に追従できない、高額なVR制作費などです。

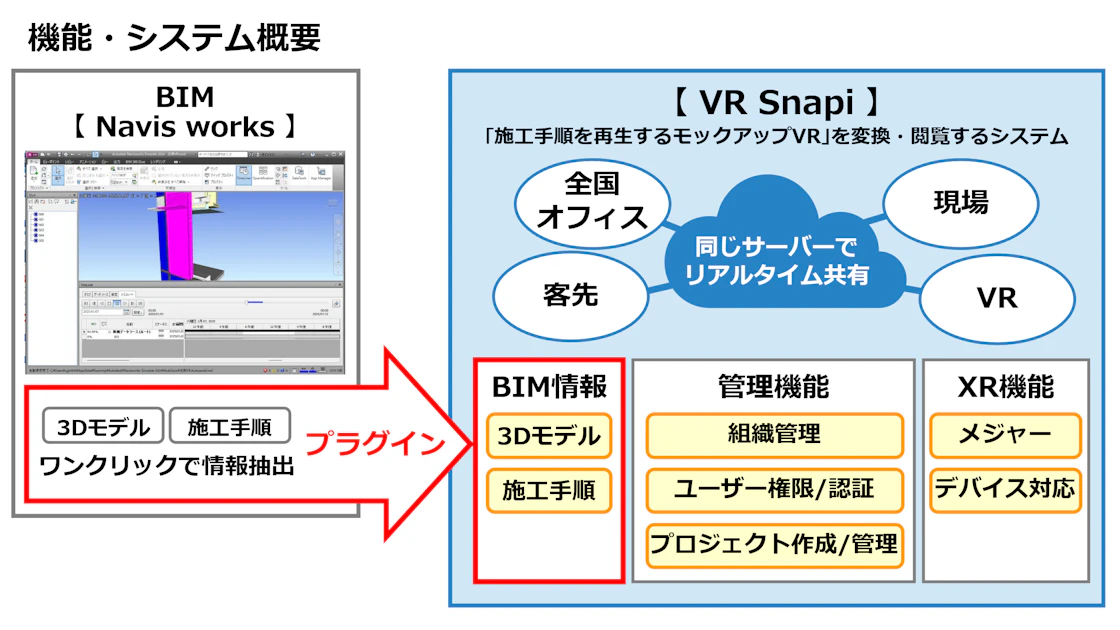

そこで当社と清水建設株式会社は、オートデスク社のBIM統合シミュレーションソフト（Navisworks）を用いて、物件の3次元モデルのデータを4次元のVRに変換できるプラグイン（機能拡張プログラム）を開発し、見える化の諸課題を解決しました。

従来の見える化の最大のネックは、BIMという3次元モデルがありながらVR用の3次元モデルの制作を余儀なくされていたことで、それが諸課題の根源になっていました。

開発したプラグインは、施工手順の確認が必要な工種と工程、再現間隔を入力すれば、Navisworksの3次元データを読み込み当該工種の当該工程における3次元モデルを切り出し、自動的に4次元VRとして可視化する機能を備えています。

また、4次元VRには、Webを介して遠隔地からでも複数名が同時に簡単にアクセスできること、ゴーグルを着用してVR空間に入れば実寸大の4次元モデルを視認できることから、関係者間の合意形成に向けた協議が確実に迅速化します。

このように、VR Snapiはゼネコンの経験を生かした“施工特化型4次元VR”であり、現場での施工手順の確認・伝達に留まらず、客先での施工計画の説明や若手への教育・研修、さらには新技術の検証といった場面でも威力を発揮することが期待されます。

今後の展開今後もVR Snapiに建設現場のDXに資する機能を開発・追加し、生産性の飛躍的な向上を目指します。

VR Snapiの意味

VR（Virtual Reality）、Snap（すぐに）＋i（Innovation）を採ったシステム名称。
